Manguera de fracturación de TPU y manguera de fracking: materiales, presión y rendimiento en el campo

El caso del TPU en aplicaciones de mangueras de fracturación

La fracturación hidráulica impone condiciones que eliminan la mayoría de los materiales de mangueras de uso general en cuestión de ciclos de trabajo. La lechada cargada de apuntalante que se mueve a alta velocidad a través del orificio de una manguera erosiona rápidamente los revestimientos de caucho; los pulsos de presión generados por el ciclo de la bomba triplex fatigan las capas de refuerzo que no fueron diseñadas para carga por impulso; y el cóctel químico de reductores de fricción, biocidas, inhibidores de incrustaciones y etapas ácidas degrada los materiales que carecen de una amplia resistencia química. El TPU sobrevive a esta combinación de tensiones mejor que cualquier polímero alternativo en el uso actual en los yacimientos petrolíferos.

La ventaja comienza a nivel molecular. La estructura de bloques segmentados del poliuretano termoplástico, que alterna dominios duros y blandos, ofrece una combinación de propiedades que ningún elastómero monofásico puede igualar: resistencia a la abrasión comparable a la de los plásticos de ingeniería, recuperación elástica comparable a la del caucho y resistencia química que se extiende a los hidrocarburos alifáticos, los ácidos diluidos y el agua producida con alta salinidad. En las pruebas de desgaste controlado, Los revestimientos interiores de TPU superan al caucho de nitrilo en un factor de 4 a 6 en condiciones de lodo abrasivo equivalentes. En una terminación de alta velocidad que bombea apuntalante cerámico en concentraciones superiores a 400 kg/m³, esa diferencia se traduce directamente en el número de etapas que sobrevive un conjunto de manguera antes de que sea necesario reemplazar el revestimiento.

El TPU también funciona donde el caucho falla en temperaturas extremas. Las operaciones invernales en los yacimientos petrolíferos de la Cuenca Pérmica, Montney o Siberia exponen los equipos de superficie a temperaturas mínimas nocturnas inferiores a -30°C. Las mangueras estándar de nitrilo y EPDM se endurecen significativamente a estas temperaturas, lo que aumenta el riesgo de daños por torceduras durante el despliegue. Los compuestos de TPU formulados correctamente mantienen una flexibilidad útil hasta -40 °C , lo que tiene importancia en la práctica cuando un equipo se dispone a tratar hierro y mangueras antes del amanecer en condiciones bajo cero.

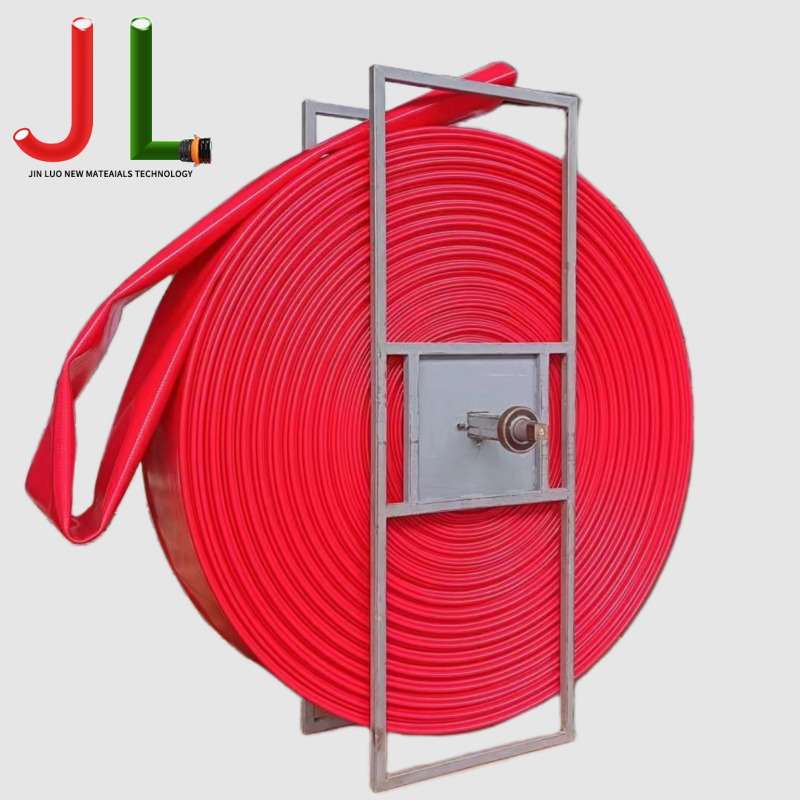

como Manguera de TPU fracturante Se construye: capa por capa

Una manguera de fracking es una estructura compuesta y su rendimiento es tan bueno como la capa más débil del conjunto. Comprender lo que aporta cada capa aclara por qué las mangueras de TPU de calidad para yacimientos petrolíferos conllevan una prima de costo significativa en comparación con las mangueras industriales estándar, y por qué esa prima se justifica en el servicio.

Forro interior

El revestimiento es la primera superficie con la que entra en contacto la lechada y la principal superficie de desgaste en el servicio de apuntalante. Los revestimientos de TPU para yacimientos petrolíferos están compuestos con una dureza de 90 a 95 Shore A, significativamente más dura que el rango de 80 a 85 Shore A típico de las mangueras de TPU industriales generales o planas, porque la dureza se correlaciona directamente con la resistencia a la abrasión en la erosión de lodos. La compensación es una modesta reducción en la flexibilidad a baja temperatura, razón por la cual las especificaciones de las mangueras de fracturación para climas fríos a veces exigen un compuesto de revestimiento más blando con una dureza cercana a 85 Shore A, aceptando una vida útil algo más corta a cambio de un manejo seguro en condiciones de frío extremo.

Generalmente se prefiere el TPU a base de poliéter al poliéster en aplicaciones de revestimiento de yacimientos petrolíferos. El poliéster TPU es susceptible a la degradación hidrolítica en contacto sostenido con el agua, un inconveniente importante en la transferencia de agua producida o en cualquier servicio en el que la manguera permanezca llena de líquido entre trabajos. El poliéter TPU conserva sus propiedades de resistencia a la tracción y alargamiento mediante inmersión prolongada en agua. , lo cual es fundamental para una manguera que puede dejarse cargada durante la noche entre las etapas de fractura.

Paquete de refuerzo

El refuerzo determina la capacidad de presión y la vida a fatiga. Las mangueras de fracturación suelen utilizar poliéster de alta tenacidad o trenza de aramida. El ángulo trenzado está diseñado para optimizar el equilibrio entre la resistencia a la presión y la estabilidad axial. —Una manguera que se alarga o contrae excesivamente bajo presión crea una carga impredecible en las conexiones de los accesorios y puede soltar los acoplamientos en condiciones de campo.

Cubierta exterior

En un sitio de fracturación, las mangueras se arrastran sobre plataformas de grava, se pasan por encima de equipos pesados y se enrollan y desenrollan repetidamente en condiciones abrasivas. Una cubierta exterior de TPU resiste este abuso mecánico de manera más efectiva que las alternativas de caucho y, a diferencia del caucho, no se agrieta ni se agrieta la superficie cuando se expone al ozono, los rayos UV o las salpicaduras de hidrocarburos que son habituales en cualquier lugar de producción. La cubierta exterior también proporciona la primera línea de defensa contra daños por refuerzo; una manguera con refuerzo visible debe considerarse comprometida independientemente de la condición del revestimiento restante.

Accesorios finales y conjuntos de acoplamiento

La interfaz entre el acoplamiento y la manguera es estadísticamente el punto de inicio de falla más común en los conjuntos de mangueras de fracking. La geometría del casquillo estampado debe coincidir exactamente con el diámetro exterior de la manguera y la construcción de la pared; una férula de tamaño insuficiente o demasiado grande crea concentraciones de tensión que propagan grietas bajo carga de impulso. API 7K requiere que las conexiones finales se prueben a una presión de trabajo de 1,5 veces como parte de la calificación del ensamblaje , y cada conjunto debe llevar un certificado de prueba serializado rastreable hasta ese evento de prueba de prueba específico.

Exposición a sustancias químicas en el servicio Frac: a qué resiste el TPU y dónde están sus límites

Ningún polímero es universalmente compatible con todos los fluidos que se encuentran en las operaciones de yacimientos petrolíferos, y el TPU no es una excepción. Comprender los límites de la resistencia química del TPU es tan importante como conocer sus puntos fuertes.

El TPU maneja la mayoría de las químicas de los fluidos de fracturación sin una degradación significativa:

• Fluido base de agua resbaladiza: El agua dulce y el agua producida en rangos típicos de TDS causan una degradación insignificante del TPU durante un servicio prolongado.
• Reductores de fricción (poliacrilamida): No hay ataques significativos de TPU en concentraciones de uso en el campo.
• Hidrocarburos alifáticos: El diésel, el petróleo crudo y el condensado ligero producen un hinchamiento mínimo en TPU de calidad para yacimientos petrolíferos formulado adecuadamente; normalmente, un cambio de volumen inferior al 5 % después de una inmersión de 72 horas.
• Diluir HCl (hasta ~15%): El poliéter TPU muestra una resistencia aceptable a temperatura ambiente; La vida útil es más corta que en el servicio de agua, pero adecuada para trabajos estándar de estimulación ácida.
• Biocidas, inhibidores de incrustaciones, inhibidores de corrosión: En concentraciones típicas de tratamiento de campo, estos aditivos no causan una degradación significativa del TPU.

Vale la pena conocer las situaciones en las que el TPU alcanza sus límites antes de que se descubran en el campo:

• Hidrocarburos aromáticos: El tolueno y el xileno provocan un importante hinchamiento del TPU. Las mangueras transferidas al servicio de condensado o crudo rico en aromáticos deben tener materiales calificados para esos fluidos específicos antes de su implementación.
• Ácido concentrado: El HCl por encima del 15-20 % o el HF en cualquier concentración atacan progresivamente al TPU. Los trabajos de fracturación ácida en concentraciones más altas requieren datos confirmados de compatibilidad del material del revestimiento por parte del fabricante.
• Temperatura elevada del fluido: La resistencia química del TPU disminuye a temperaturas elevadas. Un revestimiento que funciona aceptablemente en servicio ácido a 20°C puede degradarse más rápido si la temperatura del fluido en la manguera aumenta por encima de 60°C debido al calor de la bomba o los retornos del pozo.

Inspección de campo y retiro: gestión de mangueras de fracking en servicio

La falla de una manguera por fractura a la presión de operación es un evento de alta energía. La energía almacenada en una manguera presurizada a 100 bar y 4 pulgadas de diámetro es sustancial; Una falla en un acoplamiento o por una explosión del revestimiento puede causar lesiones graves al personal cercano y una liberación incontrolada de fluido en la almohadilla. La inspección estructurada no es una carga administrativa: es el mecanismo principal para detectar la degradación antes de que se convierta en un evento de seguridad.

Comprobaciones previas al trabajo

Antes de cada trabajo, recorra toda la longitud de la manguera e inspeccione en busca de cortes en la cubierta exterior o abrasión lo suficientemente profunda como para exponer el refuerzo, protuberancias localizadas que indiquen separación del revestimiento o daño al refuerzo, torceduras o dobleces que no se relajen cuando la manguera se coloca recta y cualquier acoplamiento que muestre movimiento, corrosión en la interfaz férula-manguera o daño en la rosca. Cualquier manguera con refuerzo expuesto se retira inmediatamente, sin excepciones. Un bulto en cualquier parte del cuerpo es un signo de falla estructural interna y justifica la misma respuesta.

Prueba de presión posterior al trabajo

Después de las etapas de alta tasa o alta concentración de apuntalante, realice una prueba hidrostática a 1,5 veces la presión de trabajo con agua antes de que la manguera vuelva a funcionar. Esto detecta daños en el revestimiento que no son visibles externamente y la pérdida de integridad del acoplamiento antes de que se manifieste en condiciones de operación en campo. Registre los resultados de la prueba con el número de serie de la manguera.

Monitoreo del desgaste del revestimiento

En el servicio sostenido de lechada, el espesor de la pared del revestimiento interior disminuye progresivamente con cada trabajo. La inspección periódica de corte y medición (cortar una sección corta de una manguera a intervalos planificados y medir el espesor restante del revestimiento) permite a los operadores construir un modelo de tasa de desgaste para su tipo de apuntalante, tasa de bombeo y perfil de trabajo específicos. Una vez que el espesor del revestimiento alcance el 50% del original, la manguera debe retirarse del servicio de apuntalante. incluso si no se ven daños externos, ya que el espesor restante de la pared ya no proporciona un margen de seguridad adecuado contra reventones.

Jubilación basada en el tiempo y en el ciclo

La inspección física detecta daños visibles, pero no todos los mecanismos de degradación son visibles externamente. La propagación de grietas por fatiga en las capas de refuerzo, la fragilización por rayos UV de la cubierta exterior y la compresión progresiva del sello del acoplamiento se desarrollan internamente. API 7K y la mayoría de los principales programas de gestión de mangueras para operadores especifican límites máximos de vida útil: normalmente de 5 a 10 años desde la fecha de fabricación y un número máximo definido de ciclos de presión —como respaldo contra modos de falla que la inspección por sí sola no puede detectar. Las mangueras que alcanzan estos límites se retiran independientemente de su condición visual.
