Mangueras planas de gas: construcción, clasificaciones de presión y aplicaciones

que Mangueras planas de gas Cuáles son y dónde se utilizan

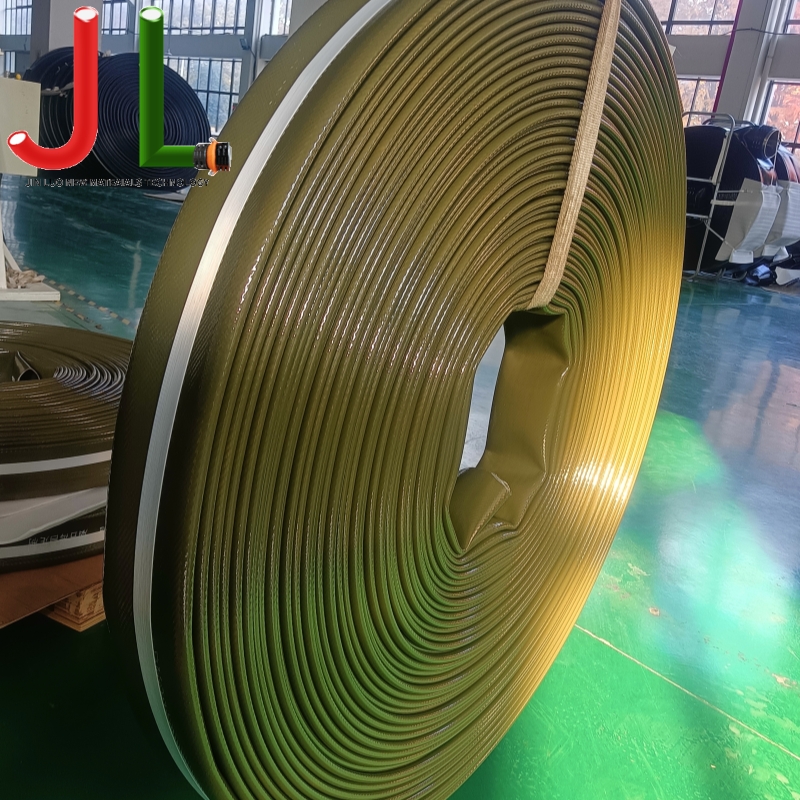

Las mangueras planas para gas son conductos flexibles y plegables diseñados para transportar medios gaseosos, incluidos GLP, gas natural, aire comprimido y gases de procesos industriales, bajo presión controlada. A diferencia de las tuberías rígidas, se colapsan cuando están vacías, lo que permite un almacenamiento compacto, un despliegue rápido y un reemplazo sencillo en el campo. Su almacenamiento de perfil plano es la ventaja práctica definitoria. : una bobina de 100 metros de manguera plana ocupa una fracción del espacio requerido por un conjunto de manguera de diámetro redondo equivalente, lo que la convierte en la opción preferida cuando la portabilidad y la velocidad de implementación importan.

Las áreas de aplicación principal incluyen líneas de suministro de gas temporales en sitios de construcción y minería, conexiones de puentes de emergencia durante el mantenimiento de tuberías, distribución de gas agrícola (en particular GLP para secado y calefacción de cultivos), configuraciones portátiles de generación de energía y sistemas de reticulación de gas para eventos o festivales. En cada caso, la manguera debe mantener una integridad hermética al gas en diferentes presiones, temperaturas y condiciones de manipulación, requisitos que impulsan las decisiones sobre especificaciones que se describen a continuación.

Construcción: cómo se construye una manguera plana de gas

Las mangueras planas de gas son estructuras compuestas y cada capa cumple una función distinta. Comprender la construcción ayuda a los compradores a evaluar si un producto determinado es realmente adecuado para el servicio de gas o si es una manguera de descarga de agua reutilizada, una distinción que conlleva consecuencias reales para la seguridad.

Cámara de aire

El revestimiento interior es la superficie de contacto con el gas y debe ser químicamente compatible con el gas específico que se transporta. Poliuretano termoplástico (TPU) es la opción estándar para el servicio de GLP y gas de hidrocarburos. debido a su baja permeabilidad a los gases no polares y resistencia al hinchamiento de los hidrocarburos. Los revestimientos de EPDM se utilizan para gas natural y aire comprimido donde también se requiere resistencia al ozono. El neopreno (CR) ofrece un término medio para aplicaciones de servicios mixtos. La tasa de permeación (el volumen de gas que se difunde a través de la pared del revestimiento por unidad de área por unidad de tiempo) es un parámetro de especificación clave y debe confirmarse con el estándar de gas correspondiente, no asumido a partir de datos generales de compuestos de caucho.

Refuerzo

Una o más capas de tejido de poliéster o nailon de alta tenacidad proporcionan la capacidad de soporte de presión de la manguera y le dan a la manguera su característica sección transversal plana cuando está vacía. El ángulo de tejido y el peso de la tela determinan tanto el techo de presión de trabajo como la tendencia de la manguera a aplanarse suavemente sin torcerse. Se teje hilo antiestático en la capa de refuerzo. en mangueras destinadas al servicio de gas inflamable, disipando la carga electrostática que podría acumularse en el flujo de gas y crear una fuente de ignición, un requisito exigido por la mayoría de los estándares de mangueras de gas a nivel mundial.

Cubierta exterior

La funda externa protege el refuerzo de la degradación UV, el ataque del ozono, la abrasión contra las superficies del suelo y los daños mecánicos. Para el servicio de gas exterior, las cubiertas estabilizadas contra los rayos UV son esenciales: el caucho sin protección se degrada rápidamente bajo una exposición sostenida al sol, lo que provoca grietas en la superficie que pueden propagarse hacia el refuerzo. Entonces nuestra capa exterior usa TPU. Las cubiertas suelen tener colores para indicar el tipo de servicio: el amarillo es el código de color reconocido internacionalmente para las mangueras de gas en la mayoría de los mercados, aunque los estándares locales varían y siempre deben confirmarse.

Clasificaciones de presión y rangos de temperatura de trabajo

Un factor de seguridad mínimo de 4:1 presión de explosión a trabajo es el requisito básico en la mayoría de los estándares de mangueras de gas. Para servicio de gas inflamable, algunas normas requieren una proporción de 5:1. Los compradores deben solicitar documentación completa de la prueba de estallido, no solo la presión de trabajo nominal, al evaluar a los proveedores, ya que la presión de estallido es la evidencia principal de la calidad real de la construcción.

Estándares aplicables y requisitos de certificación

Las mangueras planas de gas están sujetas a requisitos de certificación significativamente más rigurosos que las mangueras de agua equivalentes. El medio gaseoso introduce riesgos de permeación, inflamabilidad e ignición electrostática que requieren una validación formal de terceros, no solo las afirmaciones de las especificaciones del fabricante.

• EN 1762 (Europa): La principal norma europea para mangueras de caucho y conjuntos de mangueras para GLP en fase líquida y de vapor. Especifica tasas de permeación, resistencia eléctrica, presión de estallido, ciclos de impulso y requisitos de flexibilidad a baja temperatura. Se requiere la marca CE según la Directiva de equipos a presión (PED 2014/68/UE) para las mangueras utilizadas en sistemas de gas por encima de ciertos umbrales de presión.
• ISO 2928: Cubre mangueras de caucho para GLP en fases líquida y gaseosa, proporcionando una metodología de prueba reconocida internacionalmente que sustenta muchos estándares nacionales fuera de Europa.
• AS/NZS 1869 (Australia/Nueva Zelanda): Exige requisitos específicos de conductividad eléctrica, límites de permeación y criterios de rendimiento mecánico para conjuntos de mangueras de GLP utilizados en la región. Las propiedades antiestáticas se prueban tanto en el cuerpo de la manguera como en la interfaz del acoplamiento.
• ATEX/IECEx: Cuando se implementan mangueras planas de gas en áreas clasificadas como peligrosas, incluidos muchos entornos petroquímicos, mineros y marinos, es obligatorio cumplir con ATEX (UE) o IECEx (internacional) para el conjunto completo de mangueras, incluidos los accesorios finales, para evitar la ignición electrostática.

Solicite siempre el número de certificado de prueba real y el organismo emisor. , no una copia del documento estándar. Los certificados deben identificar la construcción de manguera específica probada, no una familia de productos genérica, y deben estar dentro del período de validez de la certificación.

Compatibilidad de acoples y accesorios finales

La interfaz de acoplamiento es el origen más frecuente de fugas de gas en sistemas de mangueras planas. Un cuerpo de manguera certificado combinado con un conector que no cumple con las normas o está mal ensamblado no proporciona ninguna garantía de seguridad significativa. Consideraciones clave para la selección de accesorios:

• Compatibilidad de materiales: El latón es el material de conexión estándar para el servicio de GLP y gas natural. Los accesorios de aleación de aluminio se utilizan cuando el peso es una prioridad, pero se debe confirmar que no tienen un contenido de cobre superior al 70 %, lo que corre el riesgo de que se forme acetiluro con gases que contienen acetileno. Los accesorios de acero inoxidable se adaptan a ambientes corrosivos.
• Conjunto prensado versus tipo abrazadera: Los accesorios prensados (estampados) de fábrica mantienen un agarre radial uniforme y una geometría de sello de gas consistente. Los accesorios de abrazadera ensamblados en campo introducen variabilidad: apretar demasiado distorsiona el extremo de la manguera; un ajuste insuficiente permite microfugas. Para el servicio de gas presurizado, los conjuntos engarzados son el estándar profesional.
• Continuidad eléctrica a través del acoplamiento: Las mangueras antiestáticas requieren que se mantenga la conexión eléctrica a través del conector hasta el equipo conectado. Confirme que el diseño del acoplamiento proporcione contacto metal con metal o que se especifique una correa de conexión a tierra separada cuando lo requiera la norma aplicable.
• Estándar de rosca y clasificación de presión: Las formas de rosca BSP, NPT y métricas son todas de uso común. La mezcla de estándares de rosca es una causa documentada de roscas cruzadas y fugas posteriores. Confirme la forma de la rosca utilizada en el equipo conectado antes de especificar los accesorios de los extremos de las mangueras.

Instalación, inspección y gestión de la vida útil

Las mangueras planas de gas requieren protocolos de inspección y reemplazo más disciplinados que las mangueras de agua equivalentes. Las consecuencias de una degradación no detectada son considerablemente más graves y el deterioro del compuesto de caucho no siempre es visible en la superficie exterior antes de que la permeación interna aumente a niveles peligrosos.

1. Respete los intervalos de sustitución obligatorios. La mayoría de los estándares de mangueras de gas y las regulaciones de las autoridades de gas especifican una vida útil máxima independientemente de la condición aparente; comúnmente 5 años desde la fecha de fabricación para mangueras de GLP, con la fecha de fabricación marcada en el cuerpo de la manguera. Operar más allá de la vida útil indicada anula la certificación y la cobertura de seguro en la mayoría de las jurisdicciones.
2. Realice pruebas de fugas previas al uso. Después de la conexión y antes del flujo de gas, presurice el conjunto a la presión de trabajo y revise todas las juntas con una solución de detección de fugas aprobada. No utilice llamas ni agua jabonosa genérica como sustituto del líquido de detección calibrado.
3. Proteja de la exposición a los rayos UV y al ozono durante el almacenamiento. Guarde las mangueras enrolladas en un lugar oscuro y seco, lejos de motores o transformadores eléctricos, que generan ozono. El ataque de los rayos UV y el ozono acelera el agrietamiento de la cubierta incluso en mangueras que nunca han sido presurizadas.
4. Nunca pase sobre bordes afilados o puntos de pellizco. Las mangueras planas son más susceptibles a daños localizados en la cubierta que las mangueras de diámetro redondo cuando se arrastran sobre bordillos, bordes o debajo de neumáticos de vehículos. Los daños a la cubierta no comprometen inmediatamente la estanqueidad al gas, pero aceleran la degradación del refuerzo y reducen el margen de presión de estallido.
5. Retirar inmediatamente ante cualquier daño visible. La formación de ampollas, delaminación, torceduras permanentes o grietas en la superficie son motivos para su retirada inmediata del servicio. No intente reparar las mangueras de gas en el campo; el reemplazo es la única respuesta compatible ante el daño físico.
