¿Cómo seleccionar la manguera de fracturación y yacimientos petrolíferos adecuada para operaciones de alta presión?

Seleccionando el apropiado Manguera de fracturación y yacimientos petrolíferos Es una tarea de misión crítica para los ingenieros de perforación, gerentes de adquisiciones y supervisores de operaciones de campo. Estas mangueras transportan apuntalantes abrasivos, fluidos a alta presión y productos químicos corrosivos en condiciones extremas. Una falla en el conjunto de mangueras puede resultar en costosos tiempos de inactividad, riesgos de seguridad y violaciones ambientales. Esta guía proporciona un marco técnico para evaluar la construcción de mangueras, los estándares de rendimiento y los requisitos específicos de la aplicación.

1. Compresión de las capas de construcción de mangueras y la ciencia de los materiales.

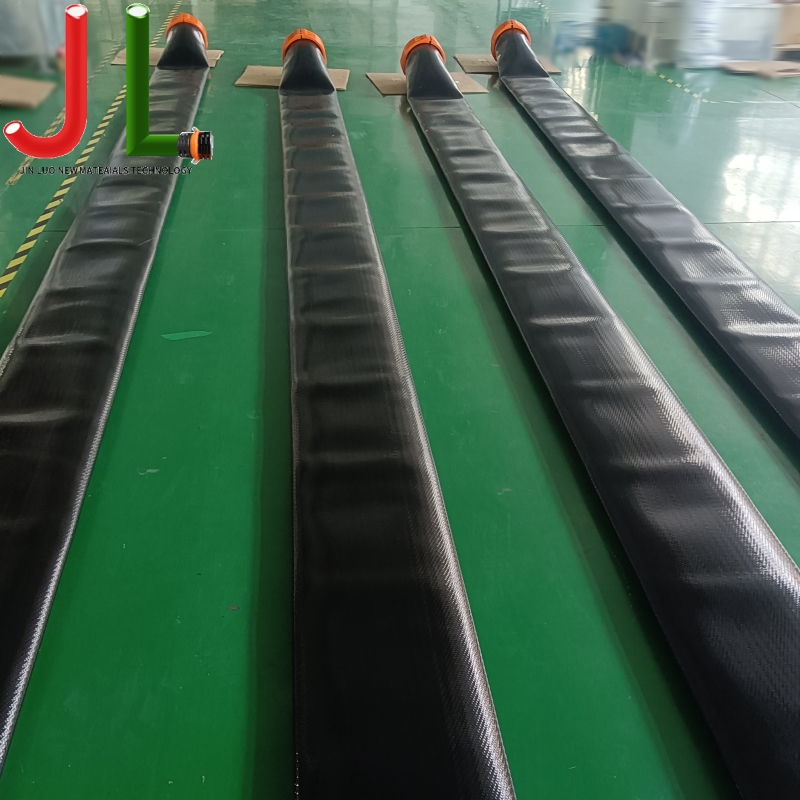

El desempeño de cualquier Manguera de fracturación y yacimientos petrolíferos Depende de su construcción multicapa. Una manguera de alta presión típica consta de tres capas principales: el tubo, el refuerzo y la cubierta. Cada capa cumple una función distinta y la selección del material afecta directamente la durabilidad bajo presión cíclica y medios abrasivos.

Al evaluar manguera de fracturación de alta presión para fracturación hidráulica , preste mucha atención al compuesto del tubo. El caucho de nitrilo (NBR) ofrece una excelente resistencia al aceite pero tiene una tolerancia limitada a la abrasión. El nitrilo hidrogenado (HNBR) proporciona una resistencia superior tanto a los fluidos a base de petróleo como a las altas temperaturas, lo que lo convierte en la opción preferida para operaciones de fracturación prolongadas donde las temperaturas del fluido superan los 200 °F.

1.1 Comparación de capas de refuerzo

La capa de refuerzo determina la presión de rotura y la vida útil del impulso de la manguera. El refuerzo de alambre en espiral proporciona la mayor resistencia al estallido y flexibilidad para mangueras de gran diámetro utilizadas en flotaciones de fracturamiento. El refuerzo de alambre trenzado ofrece buena flexibilidad para líneas más pequeñas, pero puede fatigarse más rápido bajo ciclos de presión constante. La siguiente tabla describe las distinciones técnicas.

2. Resistencia a la abrasión y rendimiento del material de cubierta

En las operaciones de fracturación hidráulica, las mangueras son frecuentemente arrastradas a través de superficies rocosas, plataformas de acero y bordes afilados. El material de cobertura actúa como primera línea de defensa contra daños mecánicos. párrafo Manguera resistente a la abrasión para yacimientos petrolíferos para gas de esquisto. , es imprescindible una funda de caucho sintético con una alta resistencia al desgarro (mínimo 150 kN/m).

Los fabricantes suelen utilizar SBR (caucho de estireno-butadieno) o CR (caucho de cloropreno) para aplicaciones estándar. Para entornos de abrasión extrema, las mangueras cubiertas de poliuretano ofrecen de tres a cinco veces más vida útil en comparación con las cubiertas de goma. Los datos de campo indican que las cubiertas de poliuretano reducen la frecuencia de reemplazo en aproximadamente un 40% en aplicaciones de alta fricción, como fracturas de conexiones de colectores.

3. Clasificaciones de presión y factores de seguridad.

Comprender las clasificaciones de presión es fundamental para el diseño de un sistema seguro. cada Manguera de fracturación y yacimientos petrolíferos debe tener una presión de trabajo claramente marcada, que normalmente es del 25% al 33% de la presión mínima de estallido. Este factor de seguridad de 4:1 o 3:1 tiene en cuenta los picos de presión, los daños mecánicos y la degradación del material con el tiempo.

Para aplicaciones de fracturación de alta presión, es común una presión de trabajo de 15 000 psi, con presiones de estallido superiores a 60 000 psi. Los ingenieros también deben considerar la clasificación del ciclo de impulso, que indica cuántos ciclos de presión puede soportar la manguera antes de fallar por fatiga. Una manguera de fracturación de calidad debe soportar un mínimo de 200 000 ciclos de impulso a la presión de trabajo máxima según los protocolos de prueba ISO 6803.

4. Compatibilidad química y resistencia a fluidos

Los fluidos de fracturación hidráulica contienen una mezcla compleja de agua, apuntaladores, reductores de fricción, biocidas e inhibidores de incrustaciones. El material del tubo debe resistir la degradación química para evitar el desgaste, el endurecimiento o la extracción de compuestos en la corriente de fluido. Manguera de fracturación resistente a productos químicos para operaciones de acidificación requiere compuestos de tubos especializados.

Para tratamientos de acidificación que involucran ácido clorhídrico o fluorhídrico, los materiales de tubo de fluorocarbono (FKM) brindan la mayor resistencia. Para fluidos de fracturación estándar, HNBR ofrece una combinación equilibrada de resistencia química y estabilidad de temperatura. A continuación se muestra un resumen de las consideraciones de compatibilidad química.

• HNBR (Nitrilo Hidrogenado): Adecuado para diésel, aceites minerales y la mayoría de fluidos de fracturación; rango de temperatura de -40°F a 275°F.
• FKM (fluorocarbono): Excelente para acidificar e hidrocarburos aromáticos; rango de temperatura de -20°F a 400°F; coste mayor.
• NBR (Nitrilo): Bueno para fluidos a base de petróleo, pero compatibilidad limitada con fluidos de fracturación de alta temperatura.
• UPE (Polietileno de peso molecular ultraalto): Resistencia superior a la abrasión y a los productos químicos para aplicaciones especializadas.

5. Conexiones finales e integridad del ensamblaje

El conjunto de manguera es tan fuerte como sus conexiones finales. párrafo Manguera de fracturación y yacimientos petrolíferos conjuntos con uniones de martillo , las técnicas de engarzado y la selección de acoplamientos adecuados son fundamentales. Las uniones de martillo (como las Fig. 100, Fig. 1502 o Fig. 206) son el estándar de la industria para conexiones de fracturación de alta presión debido a su capacidad de conexión rápida y sellado confiable bajo presión extrema.

Al especificar ensamblajes, verifique que el proceso de engarzado cumpla con los estándares API 7K o ISO 6803. Las conexiones mal engarzadas pueden volar bajo presión, mientras que un engarzado excesivo puede dañar la capa de refuerzo, creando un punto de falla oculto. Las pruebas realizadas por terceros confirman que los conjuntos engarzados correctamente mantienen el 100 % de la presión de trabajo y la presión de rotura nominales de la manguera.

5.1 Especificaciones clave del conjunto

• Retención de engarce: Se debe alcanzar como mínimo el 90 % de la presión de rotura de la manguera en la interfaz del acoplamiento.
• Material de conexión: Acero al carbono con recubrimiento de zinc o epoxi para resistencia a la corrosión en entornos de campos petroleros al aire libre.
• Trazabilidad: Cada conjunto debe incluir un número de serie con registros de datos de engarzado para control de calidad y análisis de fallas.

6. Estándares de la industria y requisitos de certificación

El cumplimiento de estándares industriales reconocidos no es negociable para las operaciones en yacimientos petrolíferos. API 7K es el estándar principal para mangueras de perforación y mantenimiento de pozos, y cubre requisitos de diseño, fabricación y pruebas. Manguera para yacimientos petrolíferos y fracturamiento con certificación API 7K garantiza que el producto haya sido sometido a rigurosas pruebas de rotura, impulso y flexión.

Los estándares adicionales incluyen ISO 6803 para pruebas de impulso, certificación ABS para aplicaciones costa afuera y aprobación MSHA para entornos de minería subterránea. Las especificaciones de adquisición deben exigir explícitamente informes de prueba certificados (CTR) para cada lote, que documenten la presión de estallido, la resistencia de la adhesión y la verificación dimensional.

Preguntas frecuentes (FAQ)

• P: ¿Cuál es la vida útil típica de una manguera de fracturación en funcionamiento normal?
  R: En operaciones de fracturación típicas con 200 a 300 ciclos de presión por trabajo, una manguera de calidad con tubo HNBR y refuerzo de alambre en espiral puede durar de 3 a 5 años. Se recomienda el reemplazo cuando la cubierta muestre cortes visibles, refuerzos expuestos o después de cualquier aumento de presión significativo que exceda el 110% de la presión de trabajo.
• P: ¿Cómo puedo determinar el tamaño correcto de manguera para una operación de fracturación?
  R: El tamaño de la manguera está determinado por los requisitos de caudal y caída de presión. Para la mayoría de las aplicaciones de fracturación, los diámetros internos de 2 y 3 pulgadas son estándar para las conexiones del colector, mientras que las mangueras de 4 pulgadas se usan para las líneas de misiles. Utilice los cálculos de Darcy-Weisbach para verificar que la caída de presión no exceda el 10 % de la presión de trabajo con el flujo máximo.
• P: ¿Se pueden reparar las mangueras de fractura si están dañadas?
  R: No se permiten reparaciones en el campo para mangueras de fracturación de alta presión según API 7K. Cualquier corte o abrasión que penetre la cubierta exterior y exponga el refuerzo requiere su retirada inmediata del servicio. Los conjuntos reparados no pueden volver a certificarse según las clasificaciones de presión originales.
• P: ¿Cuál es la diferencia entre la manguera de fracturación y la manguera de perforación rotativa?
  R: La manguera de fracturación está diseñada para la transferencia de lodos abrasivos de alto flujo y alta presión con ciclos de presión frecuentes. La manguera de perforación giratoria (manguera Kelly) está diseñada para rotación y vibración continua en el piso de la plataforma de perforación. No son intercambiables; La manguera de fracturación suele tener una cubierta más gruesa y un patrón de colocación de refuerzo diferente.

Referencias

• Instituto Americano del Petróleo. (2023). Especificación API 7K: Equipos de perforación y mantenimiento de pozos . Servicios de publicación API.
• Organización Internacional de Normalización. (2020). ISO 6803: Mangueras y conjuntos de mangueras de caucho o plástico. Ensayo de impulso de presión hidráulica sin flexión. .
• Asociación Nacional de Ingenieros de Corrosión. (2022). NACE SP0472: Métodos y controles para prevenir el agrietamiento ambiental en servicio de soldaduras de acero al carbono en ambientes corrosivos de refinación de petróleo. .
• Sociedad de Ingenieros Petroleros. (2021). SPE 204215: Mejores prácticas para la gestión de mangueras de alta presión en operaciones de fracturación hidráulica .
• Instituto de Energía. (2023). Código modelo de prácticas seguras de la IE, Parte 15: Clasificación de áreas para instalaciones que manipulan fluidos inflamables .
• Administración de Seguridad y Salud Ocupacional. (2022). OSHA 1910.269: Generación, transmisión y distribución de energía eléctrica: requisitos de integridad de las mangueras .
