¿Qué es una manguera de fracturación y yacimiento petrolífero?

En el mundo de alto riesgo de la exploración y producción de petróleo y gas, cada componente de la cadena de transferencia de fluidos es fundamental. Entre ellos, la humilde manguera es todo menos simple; es una salvavidas diseñada con precisión que resiste condiciones severas para mantener las operaciones fluyendo de manera segura y eficiente. ONU Manguera de fracturación y yacimientos petrolíferos es un equipo especializado diseñado para transportar una variedad de medios agresivos, desde fluidos de fracturación a alta presión y lodos de perforación abrasivos hasta agua producida y petróleo crudo, bajas presiones, temperaturas y tensiones dinámicas extremas. La falla de una sola manguera puede provocar costosos tiempos de inactividad, incidentes ambientales y graves riesgos de seguridad. Comprender la ingeniería detrás de estas mangueras, desde su construcción robusta hasta los rigurosos estándares que deben cumplir, es esencial para ingenieros, especialistas en adquisiciones y operadores de campo. Esta guía profundiza en la anatomía de estos componentes vitales y explica las claves. Especificaciones de la manguera de fractura de alta presión , la importancia de Certificación de manguera de fractura API 7K , y el papel de manguera de fracturación reforzada con alambre de acero diseños. También proporcionaremos orientación práctica sobre aplicaciones de campo críticas, como saber cuándo programar una Reemplazo de manguera de bomba de lodo de yacimiento petrolífero y como seleccionar el correcto Manguera de descarga de yacimientos petrolíferos para transferencia de agua. operaciones. Al combinar un conocimiento técnico profundo con practicidad a nivel de campo, este artículo sirve como un recurso integral para cualquier persona responsable de especificar, mantener u operar estos activos esenciales.

Anatomía de una manguera de fractura de alto rendimiento

La extraordinaria resiliencia de una manguera de fracturación de calidad no es casualidad; es el resultado de una construcción meticulosamente estratificada donde cada estrato cumple una función distinta y vital. En esencia, el diseño debe equilibrar exigencias aparentemente contradictorias: inmensa resistencia con flexibilidad, resistencia química con tolerancia a la abrasión y longevidad con un peso manejable. Este enfoque multicapa comienza con el tubo o revestimiento, la capa más interna en contacto directo con el fluido transportado. Por lo general, está hecho de caucho sintético especializado o compuestos de poliuretano termoplástico formulados para resistir la degradación de productos químicos, ácidos y apuntaladores que se encuentran en los fluidos de fracking. Rodeando este revestimiento se encuentra la capa de refuerzo, la verdadera columna vertebral de la manguera que determina su capacidad de soportar presión. Aquí es donde el manguera de fracturación reforzada con alambre de acero se distingue por utilizar múltiples espirales o trenzas de alambre de acero de alta resistencia para contener presiones internas extremas y resistir la fatiga pulsante de los ciclos de bombeo. Finalmente, la capa de cobertura actúa como la primera línea de defensa contra el entorno externo. Está diseñado para ser excepcionalmente resistente, resistente a la intemperie, el ozono, la radiación ultravioleta, el aceite y la abrasión física por arrastre sobre terreno accidental, lo que garantiza la integridad del refuerzo crítico que se encuentra debajo.

• El revestimiento interior: Fabricado con compuestos resistentes al aceite y a la abrasión como NBR, HNBR o poliuretano para proteger contra la química de los fluidos internos.
• La capa de refuerzo: Alambre de acero de alta resistencia enrollado o trenzado helicoidalmente en múltiples capas para proporcionar máxima presión de estallido y resistencia a la fatiga por impulso.
• La cubierta protectora: Una capa exterior robusta y resistente a la intemperie, a menudo hecha de caucho sintético como CR o CSM, diseñada para resistir el abuso en el campo.
• Accesorios finales: Bridas de acero forjado o accesorios roscados unidos de forma segura mediante estampado o engarzado para formar un conjunto a prueba de fugas y de alta integridad.

Decodificación de métricas clave de rendimiento: especificaciones de mangueras de fracturación de alta presión

Seleccionar la manguera correcta requiere un conocimiento profundo de su Especificaciones de la manguera de fractura de alta presión . Estas métricas publicadas no son sólo números; son una garantía de límites de rendimiento en condiciones definidas. La especificación más crítica es la presión de trabajo (WP), la presión continua máxima para la cual la manguera está diseñada para manejar de manera segura. Igualmente importante es la presión mínima de estallido (MBP), que normalmente es un múltiplo de la WP (por ejemplo, 4:1), que representa el punto de falla final. La presión de prueba (TP) es la presión aplicada durante las pruebas de prueba en fábrica, generalmente por encima de la WP pero por debajo de la MBP. Otras especificaciones vitales incluyen el diámetro interior (ID), que afecta el caudal y la caída de presión; el radio de curvatura, que indica con qué fuerza se puede doblar la manguera sin torcerse ni dañar los refuerzos; y el rango de temperatura tanto para el medio como para el ambiente. Hacer coincidir estas especificaciones con precisión con la producción de su bomba, las propiedades del fluido y el diseño del sitio es fundamental para una operación segura y confiable.

Aplicaciones críticas y guía de reemplazo

La excelencia teórica de una manguera queda demostrada en su aplicación práctica. Dos de los usos más exigentes y comunes en el campo destacan diferentes aspectos del rendimiento de las mangueras y la gestión del ciclo de vida. En el lado de alta presión, las mangueras conectadas a bombas de lodo y bombas de fractura son las arterias de la operación y manejan fluidos abrasivos a alta presión. En el lado de gran volumen, las mangueras de descarga para transferencia de agua gestionan los caudales masivos necesarios para las operaciones de fracturación y el manejo de fluidos, donde la presión puede ser menor pero la durabilidad y la eficiencia del flujo son clave.

Sistemas de bombas de lodo: el corazón de la perforación

Las mangueras de las bombas de lodo operan en uno de los entornos más exigentes, constantemente expuestas a pulsaciones de alta presión y lodo de perforación abrasivo. Saber cuando ejecuta una Reemplazo de manguera de bomba de lodo de yacimiento petrolífero Es una habilidad crítica que equilibra la seguridad con la economía operativa. Esperar a que se produzca un fallo catastrófico nunca es una opción. Los indicadores clave para el reemplazo incluyen grietas visibles o abrasión severa en la cubierta que exponen los alambres de refuerzo, abultamiento o aumento localizados que indican separación de capas internas, fugas significativas y persistentes en los accesorios o una manguera que ha excedido su vida útil recomendada según los ciclos de presión. Implementar un cronograma de reemplazo proactivo basado en horas de operación e inspecciones regulares y documentadas es mucho más rentable que lidiar con tiempos de inactividad no planificados.

Transferencia de agua y manipulación de fluidos: gestión de grandes volúmenes

Para operaciones como suministrar agua a mezcladores de fractura o transferir agua producida, a menudo se utiliza un perfil de manguera diferente. ONU Manguera de descarga de yacimientos petrolíferos para transferencia de agua. Está diseñado para optimizar un gran diámetro interior, una baja resistencia al flujo y una dureza excepcional contra el arrastre y el aplastamiento. Si bien sigue siendo robusto, su refuerzo puede utilizar capas textiles de alta resistencia como poliéster o aramida en lugar de, o en combinación con, alambre de acero más liviano, creando una manguera más flexible y, a veces, más liviana, adecuada para uso plano en largas distancias. Las especificaciones clave aquí se centran en el diámetro interior del caudal, la capacidad de succión (si se usa en la entrada de la bomba) y la excepcional resistencia a la abrasión de la cubierta.

Preguntas frecuentes

¿Con qué frecuencia se debe reemplazar una manguera de fracturación de alta presión?

No existe una respuesta única basada en el tiempo, ya que la frecuencia de reemplazo depende de los ciclos de presión de operación, la abrasividad del fluido y las condiciones ambientales. La mejor práctica es seguir un programa de mantenimiento basado en la condición. Las mangueras deben reemplazarse inmediatamente si la inspección revela algún daño en la cubierta que exponga el refuerzo, protuberancias, cortes profundos o caucho endurecido/agrietado. Además, los fabricantes suelen ofrecer una vida útil recomendada basada en la presión máxima de trabajo y los ciclos de impulso. Reemplazar mangueras de manera proactiva como parte de un plan de mantenimiento programado, basado en las pautas del fabricante y registros de inspección rigurosos, es mucho más seguro y económico que reaccionar ante una falla.

¿Qué significa el "factor de seguridad 4:1" en una manguera?

El factor de seguridad 4:1 (o una relación similar como 3:1 o 5:1) es un principio de diseño crítico. Significa que la presión mínima de rotura (MBP) de la manguera es cuatro veces mayor que su presión nominal de trabajo (WP). Por ejemplo, una manguera WP de 10 000 PSI tendría un MBP de al menos 40 000 PSI. Este gran margen explica los picos de presión, la posible subestimación de la presión del sistema, la fatiga del material con el tiempo y tensiones imprevistas. Es un amortiguador de seguridad fundamental. Al evaluar Especificaciones de la manguera de fractura de alta presión , un factor de seguridad más alto generalmente indica un producto más robusto y de diseño conservador.

¿Cuál es la diferencia entre una manguera "plana" y una manguera de goma estándar para transferencia de agua?

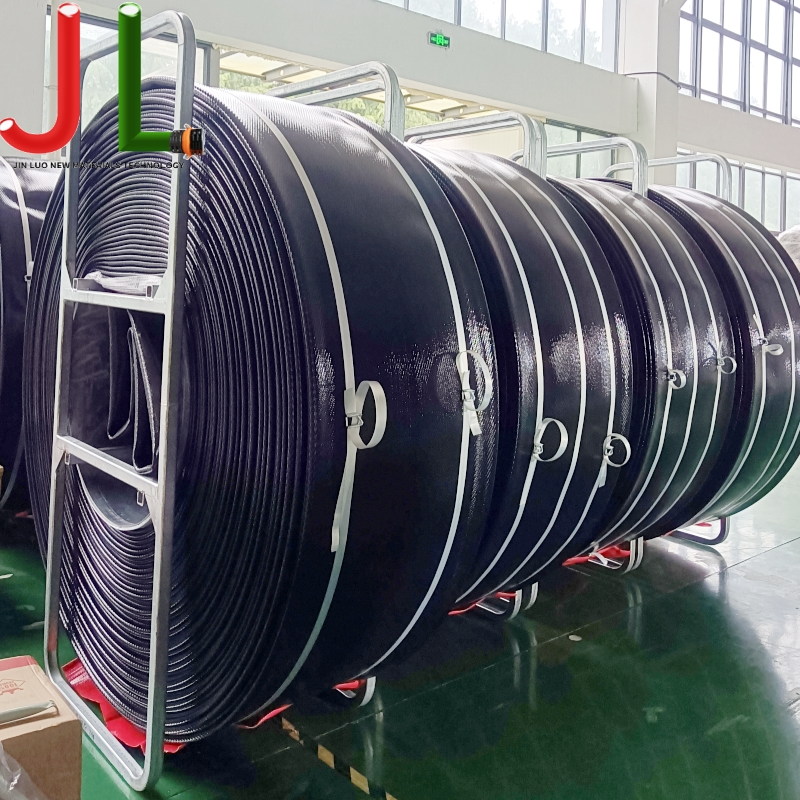

Una manguera de descarga de caucho estándar suele ser redonda y mantiene su forma cuando está vacía, a menudo con alambre en espiral para evitar el colapso bajo la succión. Una manguera plana, a menudo utilizada como Manguera de descarga de yacimientos petrolíferos para transferencia de agua. , está diseñado para ser flexible y aplanarse completamente cuando está vacío, lo que hace que sea mucho más fácil enrollarlo, transportarlo y almacenarlo en largos tramos. Las mangueras planas suelen estar hechas de tejidos recubiertos de PVC o poliuretano. Son excelentes para líneas de agua temporales de gran volumen sobre el suelo, pero generalmente tienen índices de presión más bajos y menos resistencia a la abrasión que una manguera de descarga de caucho redonda de alta resistencia diseñada para un servicio más permanente o resistente.
